在電氣安全領域，接地是至關重要的環節。為了確保接地系統的有效性，我們需要使用各種測試儀器。其中，接地導通電阻測試儀和接地電阻測試儀是兩種常見的設備，雖然名稱相似，但其功能、原理和應用場景卻有著明顯的區別。本文將深入剖析這兩種測試儀之間的差異，幫助您更好地理解和選擇合適的工具。

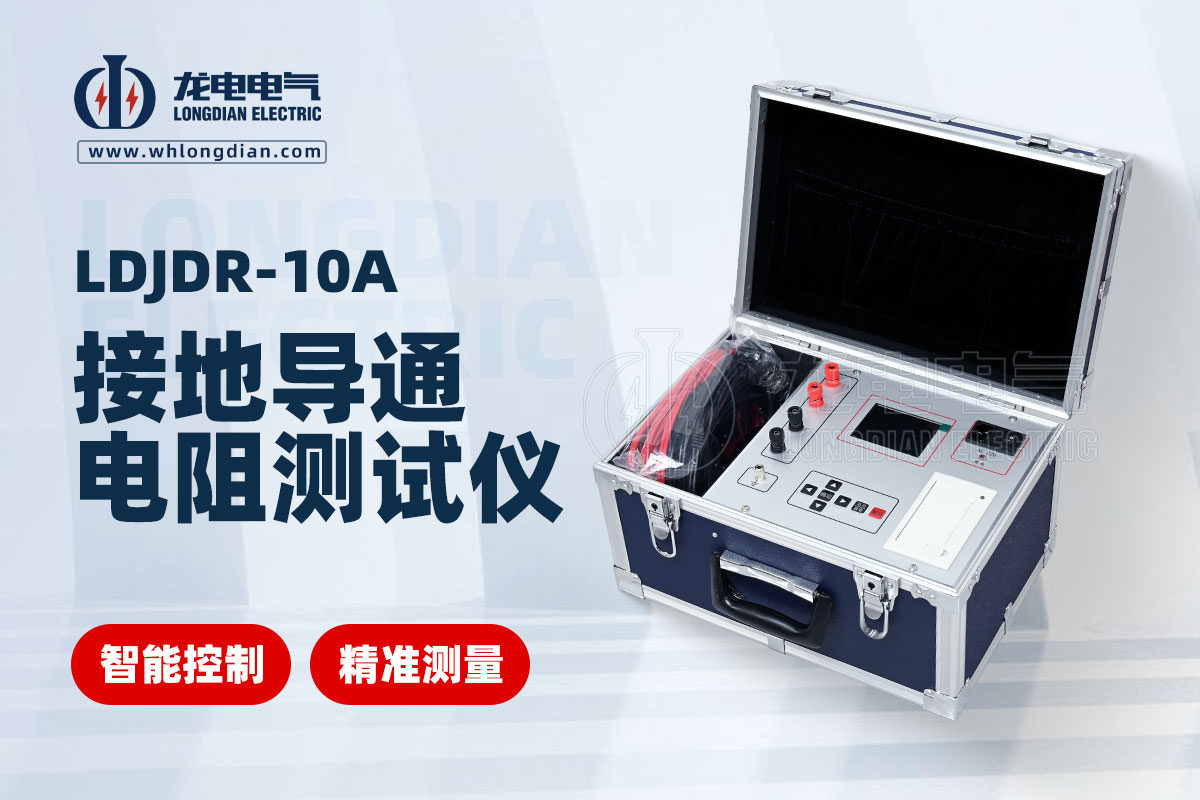

接地導通電阻測試儀：關注連接的“橋梁”

接地導通電阻測試儀，顧名思義，主要用于測量電氣設備或系統接地端子與接地網（或接地母排）之間連接導體的電阻值。它的核心目標是確保設備外殼等需要接地的部分與接地系統之間存在一個低阻值的電氣通路。

主要特點和用途：

◆ 測量目標： 關注的是接地回路中導體本身的電阻以及連接點的接觸電阻。

◆ 測量方法： 通常采用四線法測量，以消除測試線電阻對結果的影響。會注入較大的直流或交流電流，測量電壓降，從而計算電阻值。

◆ 測試電流： 一般會使用相對較大的測試電流（例如幾安培到幾十安培），以確保能夠檢測出連接不良或松動等問題。

◆ 應用場景： 主要用于檢驗電氣設備的保護接地是否可靠，例如電機、機床、配電柜、家用電器等設備的金屬外殼與接地系統的連接。也用于新建電氣工程的接地連接驗收和定期維護。

◆ 結果解讀： 關注的是電阻值是否低于標準規定的限值（通常很低，例如小于0.1歐姆），以保證故障電流能夠快速有效地導入大地。

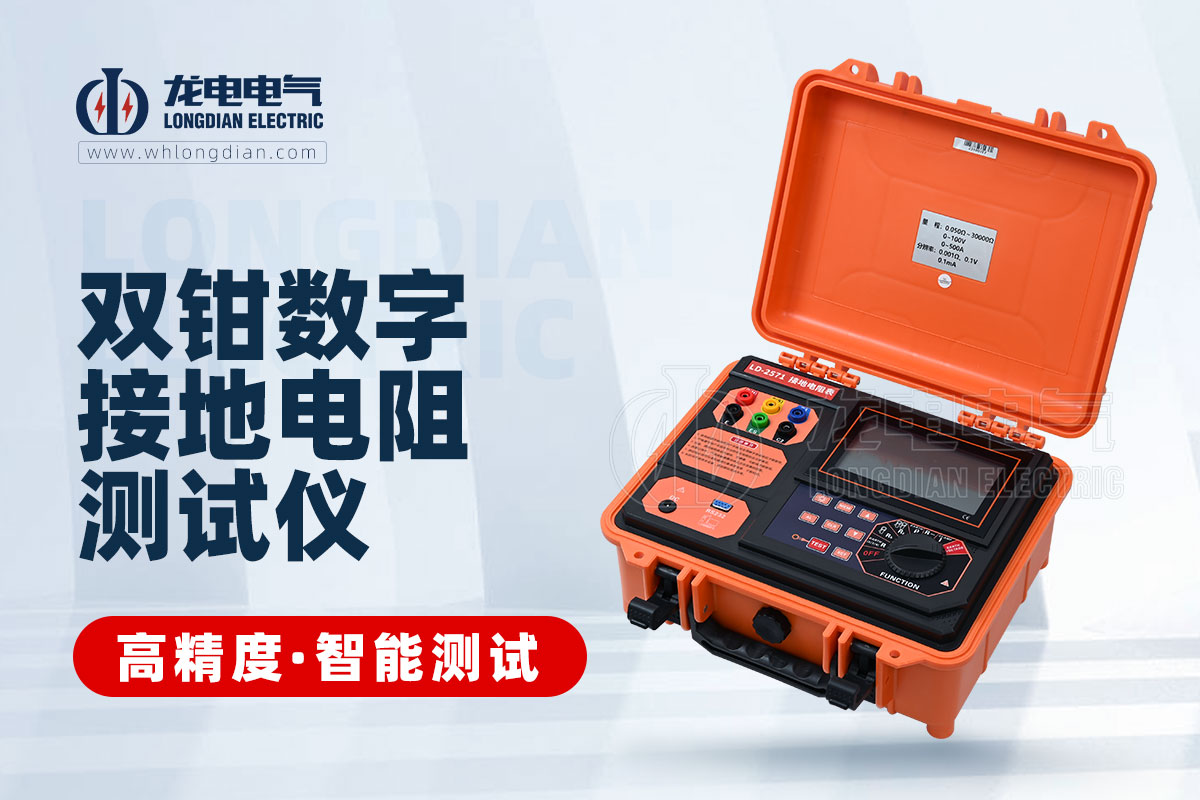

接地電阻測試儀：評估入地的“深度”

接地電阻測試儀，則主要用于測量接地裝置（例如接地極、接地網）與大地之間的電阻值。它評估的是整個接地系統將故障電流消散到大地中的能力。

主要特點和用途：

◆ 測量目標： 關注的是接地裝置與大地之間的整體電阻，包括接地極本身的電阻、接地極周圍土壤的電阻率以及接觸電阻等。

◆ 測量方法： 常用的方法包括三極法（電壓降法）和四極法（雙鉗法）。三極法需要布置輔助電流極和輔助電壓極，通過測量電壓和電流來計算接地電阻。雙鉗法則無需打輔助地樁，通過鉗形電流表測量流過接地導體的電流和電壓。

◆ 測試電流： 測試電流相對較小，通常為毫安級或安培級。

◆ 應用場景： 主要用于評估整個接地系統的性能是否符合安全要求，例如建筑物、工廠、變電站等的接地網電阻測量。也用于選擇合適的接地極位置和評估土壤電阻率。

◆ 結果解讀： 關注的是接地電阻值是否低于標準規定的安全值（具體數值根據不同行業和規范而定），以確保接地系統能夠有效地將故障電流導入大地，并降低地電位升高的風險。

核心區別一覽表：

何時使用哪種測試儀？

當您需要檢查單個電氣設備的金屬外殼是否與接地系統連接良好，確保連接處的電阻足夠低時，應使用接地導通電阻測試儀。

當您需要評估整個建筑物或工廠的接地系統是否能夠有效地將故障電流導入大地，測量接地網的整體接地電阻時，應使用接地電阻測試儀。

雖然接地導通電阻測試儀和接地電阻測試儀都服務于電氣安全，但它們關注的側重點和測量目標是不同的。接地導通電阻測試儀側重于連接的可靠性，確保設備與接地系統之間有暢通的低阻通路；而接地電阻測試儀則側重于入地效果，評估整個接地系統將故障電流消散到大地中的能力。在實際工作中，這兩種測試儀常常需要配合使用，才能全面保障電氣系統的安全運行。
