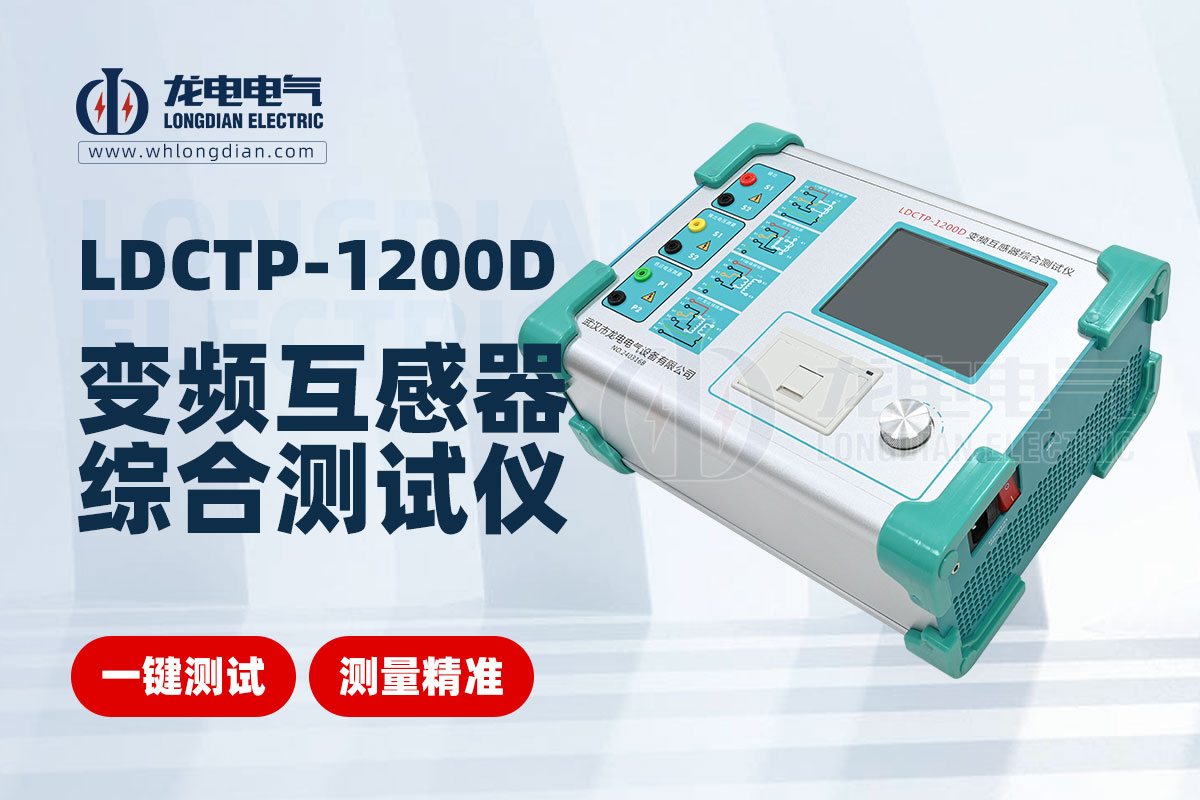

變頻互感器綜合測試儀是一款功能全面的精密電子儀器，廣泛應用于電流互感器（CT）和電壓互感器（PT）的各類試驗。該測試儀不僅具備高度的測試精度，還提供了多種試驗功能，以滿足不同互感器測試的需求。以下是對武漢龍電電氣研發生產的LDCTP-1200D變頻互感器綜合測試儀來介紹主要試驗功能：

① 電流互感器（CT）試驗功能

◆ 電阻測試

用于測量CT二次繞組的電阻，該測試有助于判斷繞組是否存在短路或斷路情況。

測試時，變頻互感器綜合測試儀會輸出一定的電流，并測量繞組兩端的電壓降，從而計算出電阻值。

◆ 勵磁特性測試

通過施加不同的電壓到CT的二次側，測量對應的電流值，繪制出勵磁曲線。

該測試能夠反映CT在鐵芯飽和前后的工作情況，對于評估CT的性能具有重要意義。

變頻互感器綜合測試儀還會自動計算拐點電壓/電流等參數，為后續的誤差分析和故障診斷提供依據。

◆ 變比測試

用于檢查CT的實際電流比是否與額定電流比一致。

測試時，變頻互感器綜合測試儀會向CT的一次側施加一定的電流，并測量二次側的電流值，從而計算出變比值。

同時，變頻互感器綜合測試儀還會測量比值差和相位差，以評估CT的變比準確性。

◆ 負荷測試

通過向CT的二次側施加一定的負荷，測量其二次側的實際負荷、功率因數和阻抗。

該測試有助于判斷CT在額定負荷下的工作情況，以及是否能夠滿足保護設備的精度要求。

◆ 其他特殊測試

對于不同類型的CT（如P級、TPY級、計量級等），變頻互感器綜合測試儀還提供了特定的參數設置和測試項目。

例如，對于P級CT，可以測試其準確限值系數（ALF）和儀表保安系數（FS）；對于TPY級CT，可以測試其對稱短路電流倍數（Kssc）和暫態面積系數等。

② 電壓互感器（PT）試驗功能

◆ 電阻測試

與CT電阻測試類似，用于測量PT二次繞組的電阻值。

測試前需要確保PT的一次側已經斷開，以避免對測試結果產生干擾。

◆ 勵磁特性測試

通過施加不同的電壓到PT的二次側，測量對應的電流值，繪制出勵磁曲線。

該測試有助于評估PT在鐵芯飽和前后的工作情況，以及是否存在異常情況。

◆ 變比測試

用于檢查PT的實際電流比是否與額定電流比一致。

測試時，變頻互感器綜合測試儀會向PT的一次側施加一定的電壓，并測量二次側的電壓值，從而計算出變比值。

同時，變頻互感器綜合測試儀還會測量匝數比和極性，以評估PT的變比準確性和極性關系。

③ 自測功能

變頻互感器綜合測試儀還提供了自測功能，用于檢查設備是否損壞以及測量電路是否正常。通過設置測試電流、測試電壓和測試頻率等參數，測試儀可以輸出對應的電壓或電流，并顯示檢測到的實際電壓有效值或電流有效值。這有助于用戶及時發現設備故障并進行維修。

武漢市龍電電氣設備有限公司是一家集研發、生產、銷售于一體的綜合性電力檢測設備制造商與服務商，專注于變頻互感器綜合測試儀等電力試驗設備的研發與生產。深耕電力行業多年，公司憑借優秀的產品品質、實惠的價格以及終身質保的承諾，贏得了廣泛的客戶信賴。我們承諾24小時不間斷為您提供專業的技術支持，確保您的設備始終處于最佳狀態。選擇龍電電氣，選擇專業與信賴！
